Bộ điều khiển camera Panasonic AW-RP60

Thông số kỹ thuật

Chung:
  - Yêu cầu nguồn điện: 12 V DC (10.8 V đến 13.2 V), 42 V đến 57 V DC (nguồn PoE)
  - Mức tiêu thụ hiện tại: 0.9 A (đầu vào đầu nối XLR), 0.3 A (nguồn PoE)
  - Nhiệt độ hoạt động môi trường: 0 °C đến 40 °C (32 °F đến 104 °F)
  - Phạm vi độ ẩm cho phép: 20 % đến 90 % (không ngưng tụ)
  - Nhiệt độ lưu trữ: -20 °C đến 50 °C (-4 °F đến 122 °F)
  - Khối lượng: 1.5 kg (3.31 lbs)
  - Kích thước (R x C x S): R 210 mm x C 92 mm x S 177 mm (8-9/32 inch x 3-5/8 inch x 6-31/32 inch) (không bao gồm các phần nhô ra)

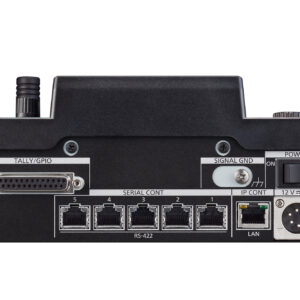

Cổng kết nối vào/ra:
  - Vào/Ra:
    - Nguồn vào DC 12V: XLR 4‑pin
    - LAN (RJ-45) (có đèn LED): 10BASE‑T/100BASE-TX, đầu vào PoE
      - Cáp kết nối: Cáp LAN, tối đa 100 m (328 ft)
      - Khi kết nối thiết bị qua bộ chia mạng: Cáp thẳng (category 5e), khuyến nghị cáp STP (Cặp dây xoắn có vỏ bọc)
      - Khi kết nối trực tiếp thiết bị: Cáp chéo (category 5e), khuyến nghị cáp STP (Cặp dây xoắn có vỏ bọc)
      - ĐIỀU KHIỂN TỪ XA: Chỉ khả dụng cho điều khiển qua LAN (RJ45)
    - ĐIỀU KHIỂN NỐI TIẾP (RJ-45): RS‑422 (tín hiệu điều khiển cho camera từ xa), ĐẦU RA TALLY
      - Cáp kết nối: Cáp thẳng (category 5e), tối đa 1000 m (3280 ft)
      - ĐẦU RA TALLY: Đầu ra collector hở (logic âm)
      - Điện áp chịu đựng tối đa DC 24V, Dòng điện tối đa 50mA
    - TALLY/GPIO (D-sub 25 chân, cái, ren inch):
      - ĐẦU VÀO TALLY: Đầu vào tiếp xúc (Thao tác trạng thái)
      - ĐẦU VÀO GPIO: Đầu vào tiếp xúc (Thao tác kích hoạt)
      - ĐẦU RA GPIO: Đầu ra collector hở (logic âm)
      - Điện áp chịu đựng tối đa DC 24V, Dòng điện tối đa 10mA
  - Màn hình LCD: LCD 3.5 inch (QHD: 960 x 540)
Thông số kỹ thuật kết nối:
  - Số lượng camera có thể kết nối: 200 (IP), 5 (RS422)
  - Lựa chọn camera từ xa: 5 (6 đến 200 điều khiển từ LCD)
  - Số lượng nhóm camera: 40 (5 thiết bị/nhóm)
  - Số lượng cài đặt trước bộ nhớ: 100
